Land Grid Array

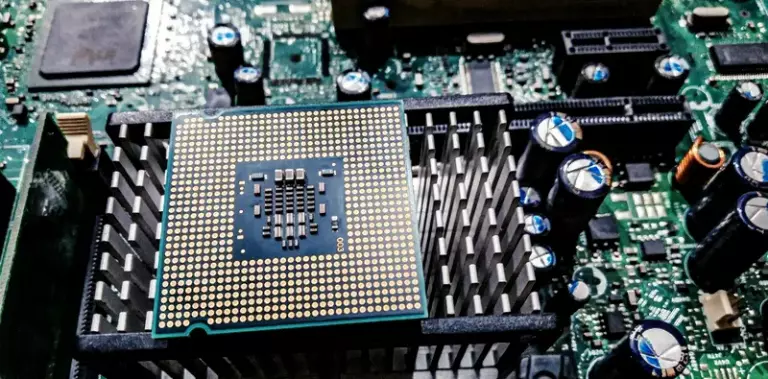

Land Grid Array (LGA) to typ obudowy układów scalonych wykorzystywany powszechnie w procesorach. W rozwiązaniu tym zrezygnowano z pinów na spodniej części układu, przenosząc je w zmodyfikowanej formie do gniazda. Procesor ma jedynie styki dociskane do pinów w gnieździe.

Gniazda LGA stosowano już w 1996 roku w procesorach MIPS R10000, HP PA-8000 i Sun UltraSPARC II, jednak rozwiązanie to spopularyzował dopiero Intel w 2004 roku za sprawą procesorów Pentium 4 opartych o jądro Prescott i podstawki Socket T (znanej też jako Socket 775 albo LGA-775). Firma AMD zaczęła stosować ten typ obudowy w swoich niektórych procesorach od 2006 roku.

Gniazda procesora zgodne z LGA

AMD

  • Socket F (LGA 1207), 2006 – procesory Opteron z serii 2000 i 8000.
  • Socket C32 (LGA 1207), 2010 – procesory Opteron 4000.
  • Socket G34 (LGA 1974), 2010 – procesory Opteron 6000.
  • Socket SP3 (LGA 4094), 2017 – procesory Epyc oparte na mikroarchitekturze Zen.
  • Socket TR4 (LGA 4094), 2017 – pierwsza i druga generacja procesorów Ryzen Threadripper.
  • Socket sTRX4 (LGA 4094), 2019 – trzecia generacja procesorów Ryzen Threadripper.
  • Socket AM5 (LGA 1718) – zapowiedziana zgodność z procesorami AMD Ryzen 7000 (premiera przewidziana na koniec 2022 roku).

Intel

  • LGA 775 (Socket T), 2004 – procesory Celeron i Pentium oparte na jądrach Prescott, Cedar Mill, Gallatin, Smithfield, Presler, Conroe, układy Core 2 Duo, Core 2 Quad i Core 2 Extreme.
  • LGA 771 (Socket J), 2006 – procesory Xeon E/X/L 50xx, X 33xx, E/X/L 53xx–54xx oraz Intel Core 2 Extreme QX9775.
  • LGA 1156 (Socket H), 2009 – Lynnfield (Core i5, Core i7, Xeon), Clarkdale (Pentium, Celeron, Core i3, Core i5).
  • LGA 1155 (Socket H2), 2011 – Sandy Bridge (Celeron, Pentium, Core i3, Core i5, Core i7, Xeon), Ivy Bridge (Pentium, Core i3, Core i5, Core i7, Xeon).
  • LGA 1150 (Socket H3), 2013 – Haswell (Celeron, Pentium, Core i3, Core i5, Core i7, Xeon), Broadwell (Celeron, Pentium, Core i3, Core i5, Core i7, Xeon).
  • LGA 1366 (Socket B), 2008 – procesory Intel Core i7 9xx oraz Xeon 35xx, 36xx, 55xx, 56xx.
  • LGA 2011 (Socket R), 2014 – Sandy Bridge-E/EP, Ivy Bridge-E/EP, Haswell-E/EP (LGA2011-v3), Broadwell-E (LGA2011-v3).
  • LGA 1151 (Socket H4), 2015 – Skylake (Celeron, Pentium, Core i3, Core i5, Core i7, Xeon), Kaby Lake (Celeron, Pentium, Core i3, Core i5, Core i7, Xeon), Coffee Lake (Core i3, Core i5, Core i7).
  • LGA 3647 (Socket P), 2016 – Xeon Phi x200 Knights Landing, Xeon Phi 72x5 Knights Mill, Skylake-SP, Cascade Lake-SP/AP, Cascade Lake-W.
  • LGA 2066 (Socket R4), 2017 – Kaby Lake-X (Core i5, Core i7), Skylake-X (Core i7, Core i9).
  • LGA 4189 (Socket P+), 2020 – Cooper Lake, Ice Lake-SP.
  • LGA 1200 (Socket H5), 2020 – Comet Lake, Rocket Lake.
  • LGA 1700 (Socket V), 2021 – Alder Lake, Raptor Lake.
